В данный момент устройство недоступно для покупки, т.к. находится в разработке!

PonyFM - это устройство, предназначенное для вещания онлайн-стрима Everypony Radio в обычном FM-диапазоне на расстояние нескольких километров. Грамотная установка нескольких радиостанций по всему городу обеспечивает полное покрытие всего вашего города круглосуточной поняшной музыкой. :3

Внимание! Мы не имеем никакого отношения к Everypony Radio. У нас нет никаких связей, договорённостей или привелегий ни с администрацией социальной сети "Табун" в целом, ни с учредителями и админами Общественного Радио Табуна в частности. Это исключительно сторонний проект, позволяющий броняшам принимать Everypony Radio на обычные радиоприёмники как простое FM-радио не подключаясь к Интернету, и не более того.

Использование радиостанций такой слабой мощности (а именно 2 ватта), насколько нам известно, не требует лицензирования и не нарушает никакого законодательства Российской Федерации. Однако, если вы собираетесь разместить радиостанцию в городской среде - следует учитывать, что никакой особой защиты она не имеет. Её, как и обычные электронные приборы, следует беречь от влаги (в т.ч. дождя и снега), а также не подвергать ни механическому ни термическому воздействию - устанавливайте радиостанции настолько скрытно, насколько это возможно, но не закапывайте в землю и не оставляйте под открытым небом. Рекомендуемое размещение - чердак жилого дома: так и охват территории будет больше и вероятность воздействия прохожих меньше. Конкретные значения температурного режима и допустимых нагрузок будут определены в ходе испытаний прототипа.

Технические подробности

Устройство состоит из четырёх модулей, собранных в одном корпусе из пластика:
1. Цифровой модуль. Raspberry Pi, оснащённый разработанной нами прошивкой, обеспечивающей максимальную эффективность работы с цифровым стримом Everypony Radio.
2. Интернет-модуль. Устройство беспроводного подключения к сети Интернет. Отсутствует в версии с проводным подключением, где подключение выполняется посредством Ethernet-порта, встроенного в Raspberry Pi Model B.
3. FM-модуль. Самодельный радиопередатчик мощностью в два ватта.
4. Блок питания. Электронные компоненты, использующиеся для преобразования номинального входного напряжения в рабочее напряжение цифрового модуля (для Raspberry Pi это 5 вольт) и FM-модуля (9-18 вольт).

Версия устройства

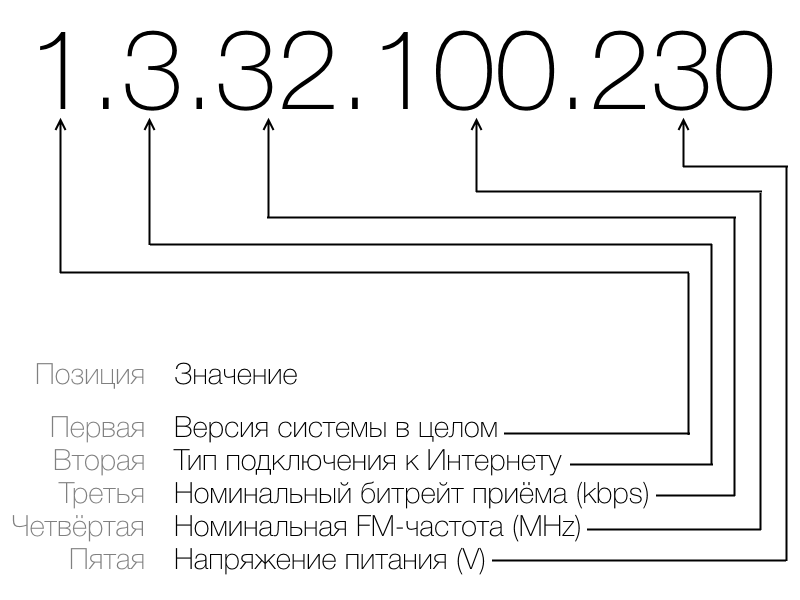

Радиостанция "PonyFM" предполагает комбинации из разных параметров, на выбор заказчика, поэтому, в отличие от остальных устройств, его версия кодируется иначе: вместо привычной иерархии "глобальные изменения, частичные изменения, вариант сборки" применяется кодирование главных параметров этой радиостанции.

[1] Версия системы в целом

Определяет существенные конструктивные либо программные различия устройства, влияющие на его характеристики. Если мы, к примеру, решим использовать более рациональные FM-модули, либо будем вынуждены перейти на другой тип цифрового модуля - цифра сменится на 2, а пока это 1.

[2] Тип подключения к Интернету

Передатчик транслирует звук, получаемый в цифровом виде с сервера Everypony Radio (стрим) посредством сети Интернет. На данный момент мы предполагаем три варианта подключения радиостанции к Интернету для получения стрима:
1. Ethernet. Проводное подключение с помощью "витой пары". Рекомендуется использовать именно этот тип подключения, как наиболее стабильный и безотказный, однако при реальном размещении передатчиков в городской среде такой вариант затруднителен...
2. WiFi. Как ни странно, самый сложный вариант подключения. Радиостанция с WiFi, по-умолчанию, будет пытаться подключиться к точке доступа с SSID (именем) "PonyFM" и паролем "2241724426", в случае неудачи радиостанция будет искать "Twi-Fi" с тем же паролем, в крайнем случае подключится к открытой точке доступа с самым мощным сигналом, но если она окажется с авторизацией через браузер или не даст доступа в Интернет по другой причине то радиостанция будет пытаться получить стрим через другую. В версии также может обозначаться как 2b, 2g или 2n - это означает, что радиостанция оснащена WiFi-модулем стандарта IEEE 802.11b/g/n соответственно. На характеристики это не влияет, однако устройства n-типа могут быть иногда несовместимы с точками доступа b-типа.
3. LTE. Самый удобный вариант, для установки в городских условиях. Достаточно лишь, чтобы в городе действовала сеть LTE (Yota 4G) и было откуда запитать радиостанцию. =)

[3] Номинальный битрейт приёма

Everypony Radio ведёт онлайн-вещание в три потока: AAC 32kbps, MP3 128kbps, MP3 320kbps. Каждая радиостация прошита на захват одного конкретного стрима из этих трёх вариантов. Чем больше это значение - тем больше трафика принимает радиостанция, но лучше качество звучания. Радиостанции с LTE-подключением, как правило, работают со стримом 32kbps - это как раз подходит для бесплатного тарифа Yota с пониженной скоростью, а формат AAC (более продвинутый чем MP3) обеспечивает преемлемое качество звучания. Но если вы готовы платить ежемесячную абонентскую плату Йоте, чтобы слушать Everypony Radio с более высоким битрейтом - сообщите нам об этом, когда будете заказывать радиостацию с LTE, мы прошьём её под 128 или 320.

Битрейт также обозначается не только числом в версии устройства, но и соответствующей кьютимаркой на корпусе (Флаттершай, Эплджек и Твайлайт соответственно - так же, как и на сайте Everypony Radio). :3

[4] Номинальная FM-частота

FM-частота, на которой можно поймать Everypony Radio с этого передатчика. Для Уфы выбрана частота "100.0 MHz" (сто мегагерц ровно) - значит именно на 100 FM нужно настросить радиоприёмник, чтобы слушать Everypony Radio в Уфе.

Заказывая радиостанцию PonyFM, убедитесь, что частота 100.0 +/- 0.3 MHz в вашем городе не заняты другими радиостанциями! Если между "99.7 MHz" и "100.3 MHz" уже вещает какая-либо радиостанция (кроме Everypony Radio) - значит 100 FM не подходит, вам следует выбрать другую частоту.

[5] Напряжение питания

Для более удобного размещения, радиостанция (как, в прочем, и другие устройства нашего производства) оснащена встроенным блоком питания. А какое напряжение нужно подать на вход - указано пятым числом в версии:
12. Напряжение 12В. Ток постоянный, соблюдайте полярность. Радиостанции на 12 вольт можно запитывать с аккумулятора (например автомобильного) или с солнечной/ ветровой электростанции 12 вольт, что обеспечивает полную автономность и возможность установки даже там где не проведено электричество. =)
110. Напряжение 110В. Ток переменный, 60Гц. Такой стандарт используется в некоторых странах, а также розетки на 110 вольт можно найти в пассажирских вагонах РЖД.
230. Напряжение 215-250В. Ток переменный, 50Гц. Именно такую радиостанцию надо подключать непосредственно в розетку, если вы размещаете её в России или другой стране СНГ. Не смотря на общепринятое мнение, что в розетках 220 вольт, на самом деле в большинстве нормальных электросетей в России и на постсоветском пространстве течёт ток 230 вольт, при этом допустимы отклонения в пределах восьми процентов. Вы можете проверить это, используя мультиметр. Именно на такое напряжение рассчитаны электроприборы которыми мы пользуемся. =)
380. Напряжение 380В. Ток переменный, 50Гц. Таковы характеристики промышленных электросетей. Вы можете запитать PonyFM от силовой линии, предназначенной для мощных агрегатов, например на заводе. :D
600. Напряжение 600В. Ток переменный, 50Гц. Таковы рабочие характеристики электротранспорта. PonyFM, рассчитанную на 600 вольт, можно встроить в трамвай или в троллейбус, вот только когда радиостанция бегает по всему району или тем более городу её будет сложно поймать. XD

Теоретически, радиостанции, расчитанные на переменное напряжение, могут работать и при частоте питания менее номинального (либо даже вообще при постоянке), но я не уверен что встроенный в PonyFM блок питания сможет работать долго в таком случае.

Повышать указанное напряжение нельзя ни в коем случае: напряжение, значительно превышающее указанное для этой версии, может спалить радиостанцию и даже вызвать пожар. При понижении напряжения возможно уменьшение радиуса действия радиостанции, либо полная невозможность вещания если такое напряжение окажется недостаточным для инициализации цифрового модуля.

Ход разработки

В данный момент у нас уже придумана конструкция. Есть макет печатной платы FM-модуля, готовый к изготовлению по технологии ЛУТ. Имеется также Raspberry Pi Model B. Прошивка почти готова.

Для продолжения нам требуется решить один технический вопрос (если ты знаешь как настроить Raspbian без GUI на автоматический вход пользователя - сообщи нам об этом, пожалуйста :3 ), а также собрать необходимую сумму (около 1'000 рублей) на недостающие материалы и инструменты (мы никогда не делаем технику из подручного г*вна :D ).

Решить технические вопросы можем ВКонтакте (nasretdinov_r_r), а деньжат подкинуть можно на странице материального обеспечения.

По завершению разработки, вся техническая документация будет опубликована на нашем сайте на условиях Creative Commons Attribution: вы сможете самостоятельно (если у вас, конечно же, хватит на это навыков) изготовить такую радиостанцию используя пошаговую инструкцию, либо заказать уже полностью готовое устройство по почте, чтобы развернуть эфирное вещание Everypony Radio (либо даже любой другой радиостанции, вещающей в Интернете но не вещающей по FM) в своём городе. Себестоимость одной радиостанции (по ценам электронных компонентов в Уфе) - не более 6'000 рублей. Многие согласны с тем, что это стоит того. =)

---
